PDI/PDT Socle de toiture

A flat-roof base is made of a galvanised sheet. Two types of roof bases are available:

PDI — insulated with is a 10mm insulation (polyurethane foam) inside preventing condensation and

PDT — silencing, with 50mm insulation (mineral wool).

The collar around the base allows the base to be firmly attached to the roof.
Plaque de base avec connexion PA

Plaque de base avec embout (en option). Elémentde fe meture pour le bas de la base du toit avec un embout d’un diamètre de 100, 125, 160, 200, 250 ou 315 mm.
PMP-A Cadre d’adaptation plat

Adaptation frame for installation with BMV PRO fan, if PDI/T roof base can’t be installed.
potentiomètre „potentiomètre”

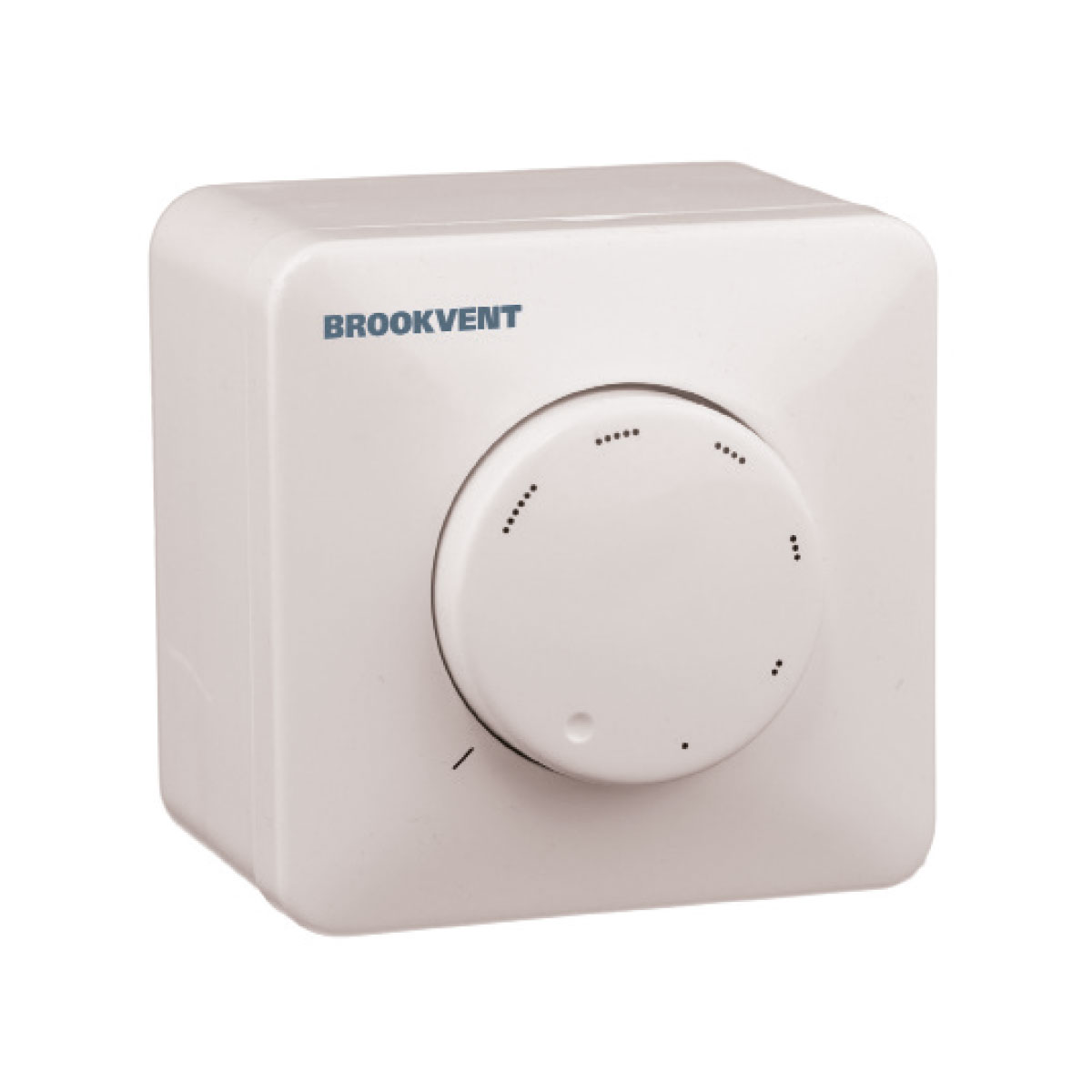

Potentiomètre BR-2/0-10

Le potentiomètre BR-2/010 a été conçu pour commander des appareils qui nécessitent un signal de commande continu. Plage de tension d’alimentation 0-12 VCC, par exemple pour les moteurs EC commandés par un signal 0-10 V. La tension de sortie est réglable en continu de 0 à la tension d’alimentation (Us) à l’aide d’un bouton rotatif. Il est équipé d’un interrupteur (contact sans potentiel) pour la mise en marche/l’arrêt à distance d’appareils externes. Le potentiomètre convient aussi bien à un montage encastré (IP44) qu’en surface (IP54).
Potentiomètre BR-2/010

The BR-2/010 potentiometer has been developed for controlling devices that need an infinitely variable control signal. The supply voltage range is 0-12 VDC, e.g. for EC motors, controlled by a 0-10V signal. The output voltage is infinitely adjustable from 0 to the supply voltage (Us) with a knob. It is equipped with a switch (potential-free contact) for remote switching on/off of external devices. The potentiometer is suitable for both flusch mounted (IP44) and surface mounting (IP54).

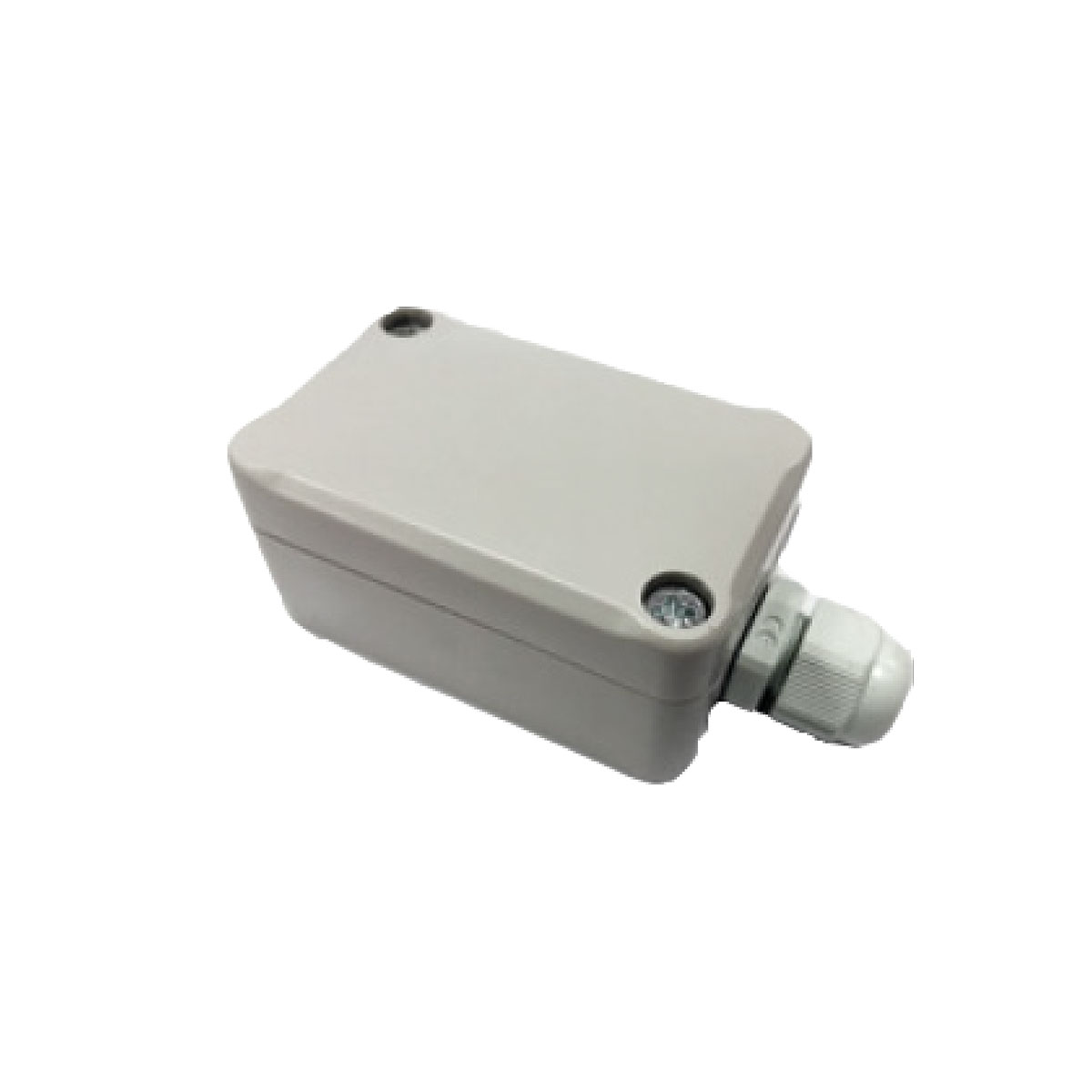

Potentiomètre BR-S 1/010

Potentiometer designed to set the desired speed value for fans equipped with electronically commutated EC motors. The potentiometer requires a power source max 10-12V DC / 1mA, which is available from the EC fans. The output is a stepless 0-10 V DC signal. Resistance 10 kΏ.
Potentiomètre BR-S1

Potentiomètre destiné au réglage de la vitesse de rotation souhaitée pour les ventilateurs équipés de moteurs à commutation électronique EC. Le potentiomètre nécessite une alimentation électrique maximale de 10-12 V CC / 1 mA, disponible à partir des ventilateurs EC. La sortie est un signal continu de 0 à 10 V CC. Résistance 10 kΏ.

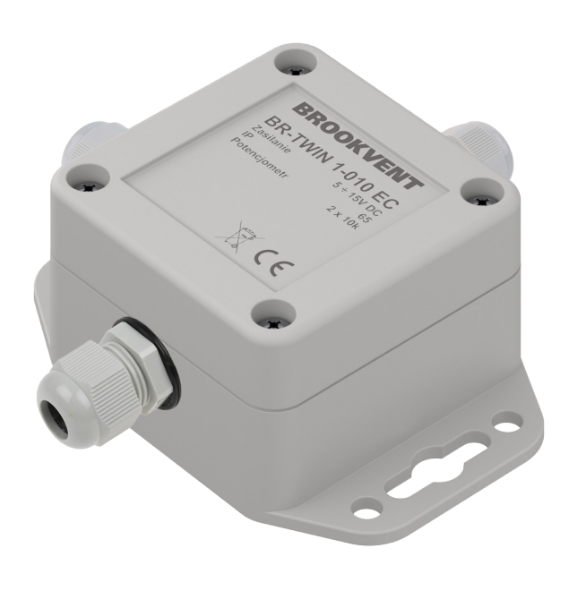

Potentiomètre BR-Twin

Le potentiomètre BR-TWIN 1-010 EC est destiné aux moteurs à commutation électronique EC. Il permet de régler deux vitesses et dispose d’une entrée NO (par exemple pour une minuterie ou un capteur de CO2). Le potentiomètre est alimenté par un signal jusqu’à Uc max = 15 V. Il présente un indice de protection IP 65.
Potentiomètrer BR-TWIN 1/010 EC

The BR-TWIN 1-010 EC potentiometer is designed for electronically commutated EC motors. It allows for setting two speeds and has a NO input (e.g. for a timer or CO2 sensor). The potentiometer is supplied with a signal up to Uc max = 15V. It has enclosure protection class IP 65.
Préventeur de reflux BZZ

Le clapet BZZ empêche tout flux d’air incontrôlé dans le sens inverse lorsque le système de ventilation est à l’arrêt.
Préventeur de refoulement CAR

Le clapet anti-retour étanche CAR est utilisé dans les installations de ventilation dans les conduits de ventilation ronds. Il empêche le phénomène dit de «refoulement d’air » et protège également les pièces contre le refroidissement en hiver.
RA Acoustic connector

To be installed together with the Isola 2 pressure controller and the hygroregulated Aquvent HY Plus.
Raccords flexibles LE

CSR-B EC W, CSR-B EC Zero Plus W, CSR-B EC NFC W controller
Controllers of the CSR-B series are constant pressure regulators designed for cooperation with duct and roof fans with EC motors. By continuously controlling the fan speed, they ensure constant pressure in the ventilation ducting. Based on a PI controller, CSR-B controllers have the option to set a constant fan power and programmable upper and lower fan control limits.
RDR Flow Regulator

The RDR flow regulator is a component that is installed inside a duct to achieve a constant flow rate in a pressure range between 50 and 250 Pa. It is used in ventilation and air-conditioning systems, in the extract or supply air.

The RDR volume flow controller can be adjusted during installation to a given volume flow. The RDR controller has graduations on the sides of the opening to illustrate the level of adjustment.
Régulateur CSR-B EC

Les contrôleurs de la série CSR-B sont des régulateurs de pression constante conçus pour fonctionner avec des ventilateurs de conduit et de toit équipés de moteurs EC. En régulant en continu la vitesse du ventilateur, ils assurent une pression constante dans le conduit de ventilation. Basés sur un régulateur PI , les contrôleurs CSR-B permettent de régler la puissance constante du ventilateur et de programmer les limites supérieure et inférieure de la commande des ventilateurs.
